喷漆室主要设备工艺

  1、流程

  涂装三车间中涂、面漆线设备采用中涂一条线，输送链速为8.2m/min。面漆两条线，输送链速为4.4m/min。中涂线由输送工艺链入口EMS车型识别/MDIP操作台、电离站、油漆管路LED显示器和PR站（8台机器人）组成；面漆Ⅰ/Ⅱ线由输送工艺链入口EMS车型识别/MDIP操作台、电离站、油漆管路LED显示器、BC1站（4台机器人）、BC2站（4台机器人）和CC站（4台机器人）组成。

  2、EMS车型识别系统

  车型识别包括光栅识别、条形码识别、超声波识别和EMS识别等方式。每种识别都有各自的优缺点，车间机械化输送系统采用的是EMS自动识别车型系统。通过PVC细密封定色点用扫描枪对车身VIN码进行扫描，此处EMS读写站具有读写功能，可以将扫描的车身VIN码信息数据存储到滑橇上的载码体内，同时PLC将车身信息存储到中央控制室数据库中。当滑橇运送车身在进入中涂线、面漆Ⅰ/Ⅱ线喷房入口时，喷房入口均设有一个EMS读写站，通过EMS读写站将滑橇上载码体车身信息传输到机器人站MDIP操作台车型颜色显示屏，如果载码体中没有存储车身信息或者车身信息错误时，需要人员核对随车卡和车身VIN码信息，并在MDIP操作台修改为正确的车身信息数据。

  电离站和机器人喷涂站

  1、电离站

  机器人电离站有5个杆，两侧各设一个垂直杆和一个倾斜的杆，根据设计最大通过车型车身尺寸固定安装，顶杆具有自由编程的能力，即顶杆可以根据车身的高度不同自动调整，每个杆上都设有离子风嘴。电离站立柜包括驱动装置、运动装置和垂直提升运动的导轨（Z轴）。该站的作用是用于喷漆设备在喷涂油漆车身前吹扫车身上的颗粒和灰尘，并消除车身上的静电荷。

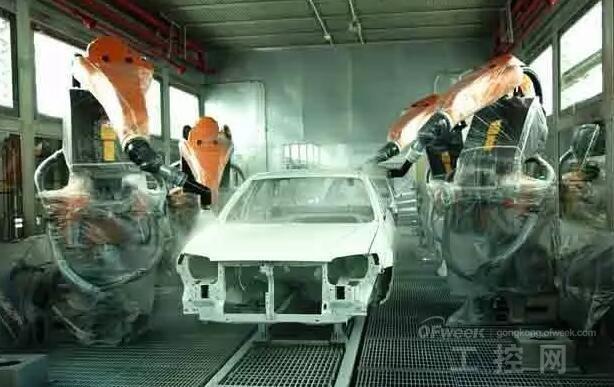

  2、机器人喷涂站
